เทคโนโลยีการไหลทั้งหมด
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Purescience |
| ได้รับการรับรอง: | ISO 4064B, GB/T19001 |
| หมายเลขรุ่น: | IXLC200 |
| จำนวนสั่งซื้อขั้นต่ำ: | 200 ชิ้น |
|---|---|
| ราคา: | USD30 - USD300 |
| รายละเอียดการบรรจุ: | หน่วยแพ็คโดยกล่องสีน้ำตาลพาเลท |
| เวลาการส่งมอบ: | 4-5 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, D / P, T / T |
| สามารถในการผลิต: | 2,800,000 ชุดต่อปี |
| ชื่อสินค้า: | เครื่องวัดน้ำ Woltman | ขับรถ: | ไดรฟ์แบบแม่เหล็ก |
|---|---|---|---|
| ขนาดพอร์ต: | DN50 - DN300 | ความดัน: | PN16 |
| สัญญาณ: | พัลส์ (ตัวเลือก) | ความถูกต้อง: | / - น้ำเย็น 2% |
| การป้องกัน: | IP65 | มาตรฐาน: | ISO4064, GBT778, Q / 320700JR05-2003 |
| ฟังก์ชัน: | Totalizer อัตราการไหล | ||
| เน้น: | woltman flow meter,totalizing water meter |
||
เกียร์ Helix เกียร์ Woltman, กลไกการกำจัดสำหรับการวัดปริมาณปริมาณ DN200 เหล็กดัด
เครื่องวัดน้ำ Woltman นี้มีกลไกการถอดออกได้ซึ่งเป็นเกลียวตามแนวแกนโดยขับเคลื่อนด้วยแม่เหล็ก เครื่องวัดมีช่วงการวัดกว้างลดการสูญเสียแรงความแม่นยำสูงที่ความเร็วการไหลต่ำการไหลเริ่มแรกน้อยที่สุด การอ่านค่าการรับส่งข้อมูลด้วยพัลส์ เป็นการวัดปริมาตรของน้ำเย็นหรือน้ำร้อนเป็นกลุ่ม
คุณสมบัติ:
บันทึก:
สภาพการทำงาน:
ข้อผิดพลาดที่อนุญาตสูงสุด:
(1) ในเขตล่างจาก qmin รวมถึง แต่ไม่รวม qt ± 5%
(2) ในเขตบนจาก qt รวมถึงและรวมถึง qs ± 2%
(3) เครื่องวัดน้ำร้อน± 3%
แผ่นข้อมูล
แบบ | Dia (mm) | ชั้น ISO4064 | เกินพิกัด การไหล (Qs) | ถาวร การไหล (Qp) | เกี่ยวกับการนำส่ง การไหล (Qt) | การไหลต่ำสุด Qmin | อ่านได้ไม่มากนัก | อ่านได้สูงสุด |
m3 / ชั่วโมง | M3 | |||||||
IXLC-50 | 50 |
| 30 | 15 | 4.5 | 1.2 | 0.0002 | 999,999 |
B | 3.0 | 0.45 | ||||||
IXLC-65 | 65 |
| 50 | 25 | 7.5 | 2.0 | 0.0002 | 999,999 |
B | 5.0 | 0.75 | ||||||
IXLC-80 | 80 |
| 80 | 40 | 12 | 3.2 | 0.0002 | 999,999 |
B | 8.0 | 1.2 | ||||||
IXLC-100 | 100 |
| 120 | 60 | 18 | 4.8 | 0.0002 | 999,999 |
B | 12 | 1.8 | ||||||
IXLC-125 | 125 |
| 200 | 100 | 30 | 8 | 0.0002 | 999,999 |
B | 20 | 3 | ||||||
IXLC-150 | 150 |
| 300 | 150 | 45 | 12 | 0.0002 | 999,999 |
B | 30 | 4.5 | ||||||
IXLC-200 | 200 |
| 500 | 250 | 75 | 20 | 0.0002 | 999,999 |
B | 50 | 7.5 | ||||||
IXLC-250 | 250 |
| 800 | 400 | 120 | 32 | 0.0002 | 999,999 |
IXLC-300 | 300 |
| 1200 | 600 | 180 | 48 | 0.0002 | 999,999 |

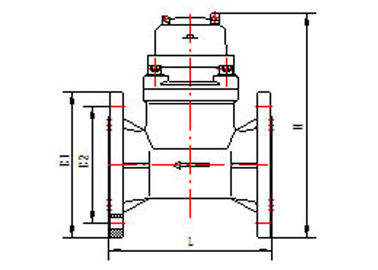

มิติข้อมูล (LXLC)
แบบ | Dia | L | H | หน้าแปลน (มม.) | ||
(mm) | D1 (OD) | D2 (รู) | กลอน (NM) | |||
IXLC-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
IXLC-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
IXLC-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
IXLC-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
IXLC-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
IXLC-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
IXLC-200 | 200 | 350 | 382 | 340 | 295 | 8-M20 (1.0Mpa) 12-M20 (1.6Mpa) |
IXLC-250 | 250 | 400 | 433 | 395 | 350 | 12-M20 (1.0Mpa) |
450 | 438 | 405 | 355 | 12-M24 (1.6Mpa) | ||
IXLC-300 | 300 | 450 | 483 | 445 | 400 | 12-M20 (1.0Mpa) |
500 | 488 | 460 | 410 | 12-M24 (1.6Mpa) | ||
ความได้เปรียบทางการแข่งขัน:
